İNCE KENARLI (YAKINSAK) MERCEKLERDE ODAK NOKTASININ BULUNMASI

Deneyin  Amacı: İnce kenarlı merceklerde ışın demetinin izlediği yolu ve odak noktasının oluştuğu yeri görebilmek.

Düşünce Soruları?
1.
Hangi göz kusurunda ince kenarlı mercek kullanılır?
2.
Gözümüzde neden ince kenarlı mercek vardır?

Araç ve Gereçler: Döküm ayak (2 adet), ışık kaynağı, statif çubuk, diyafram ve taşıyıcısı bağlama parçası, güç kaynağı, saplı ekran, ince kenarlı mercek kesiti, ekran maşası

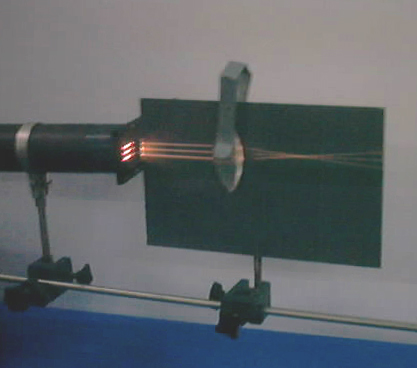

Deney Düzeneği

Uygulama:

1.
Resimde görülen düzeneği kurunuz.

2.
Diyaframın üç yarıklı kısmını ışık kaynağı önüne getirerek paralel ışın demeti elde ediniz.

3.
Ekran üzerine ince kenarlı mercek kesitini tutturunuz.

4.
Işık kaynağından merceğe gelen ışınların kırıldıktan sonra izlediği yolu gözleyiniz.

Deneyden çıkarım:

a.
İnce kenarlı mercek kesitinden geçen ışınların ekran üzerinde bir noktada toplandığı görülür.

b. Hava ortama gelen ışınlar ince kenarlı mercekte kırılarak doğrusal ilerlerler.

Bilgilenelim:

- Bir yüzü düzlem, diğer yüzü küresel veya her iki yüzü de küresel olan sayam cisimlere mercek denir. Kenarları ince, ortası şişkince olan merceklere ince kenarlı (yakınsak ) mercek denir. İnce kenarlı mercekler ışığı toplama özelliğine sahiptir.

İnce kenarlı merceklerde görüntü özellikleri, çukur aynadaki görüntü özelliklerine benzer. Tek farkı çukur aynada ışınlar yansıyarak, ince kenarlı merceklerde ise ışınlar kırılarak görüntü oluşturur.

Sizde Deneyin:

- İnce kenarlı bir gözlük ile ışınların geçişini gözleyiniz.
