KALIN KENARLI (IRAKSAK) MERCEKLERDE ODAK NOKTASININ BULUNMASI

Deneyin  Amacı: Kalın kenarlı merceklerde ışın demetinin izlediği yolu ve odak noktasının oluştuğu yeri görebilmek.

Düşünce Soruları?
1. Hangi göz kusurunda kalın kenarlı mercek kullanılır?
2. Kalın kenarlı mercek ile kağıt yakılabilir mi?

Araç ve Gereçler: Döküm ayak (2 adet), ışık kaynağı, statif çubuk, diyafram ve taşıyıcısı bağlama parçası, güç kaynağı, saplı ekran, kalın kenarlı mercek kesiti, ekran maşası

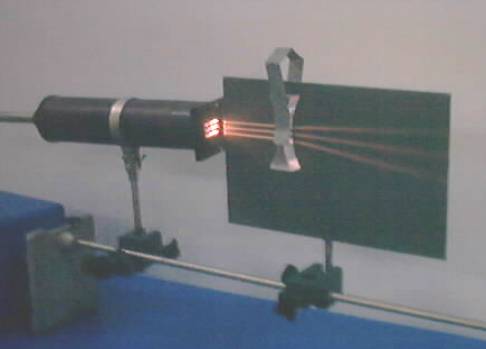

Deney Düzeneği
Uygulama:

1. Resimde görülen düzeneği kurunuz.

2. Diyaframın üç yarıklı kısmını ışık kaynağı önüne getirerek paralel ışın demeti elde ediniz.

3. Ekran üzerine ince kenarlı mercek kesitini tutturunuz.

4. Işık kaynağından merceğe gelen ışınların kırıldıktan sonra izlediği yolu gözleyiniz.

Paralel ışınların uzantılarının kesiştiği bu nokta kalın kenarlı merceğin odak noktasıdır.

Deneyden çıkarım:

a. Kalın kenarlı mercekten geçen ışınlar, kırılarak birbirinden uzaklaşılırlar.

b. Uzaklaşan ışınlar tarafından merceğe baktığınızda, bunları merceğin arkasındaki bir noktadan geliyormuş gibi gözükür.

c. Paralel ışınların uzantılarının kesiştiği bu nokta kalın kenarlı merceğin odak noktasıdır.
Bilgilenelim:

- Kenarları kalın, ortası ince olan merceklere kalın kenarlı (ıraksak) mercekler denir. Kalın kenarlı merceklerde ışın demeti kırıldıktan sonra birbirinden uzaklaşarak yollarına devam ederler.

Birbirinden uzaklaşan bu ışınların doğrultuları merceğin önünde bir noktada kesişir. Bu noktaya kalın kenarlı merceğin odak noktası denir.

Sizde Deneyin:

- Kalın kenarlı bir gözlük ile ışınların geçişini gözleyiniz.
