SIĞAÇ (KONDANSATÖR) LYS  FİZİK SORULARI

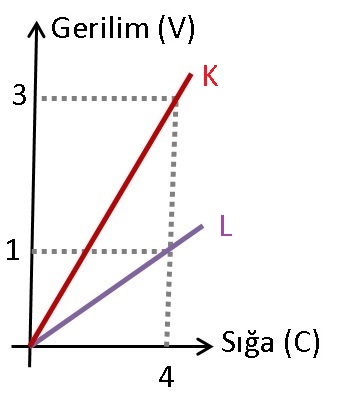

S.1) Gerilim ve sığa değerleri şekildeki gibi verilen K ve L  sığaçlarının sahip oldukları enerjileri değerlerinin oranı EK/EL nedir?

A) 3

B) 6

C) 9







D) 12

E) 1

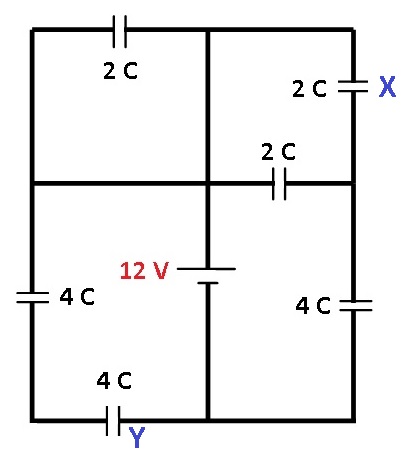

S.2) Şekildeki 12 Voltluk pil ile kurulmuş devrede X ve Y sığaçlarındaki biriken yükler sırasıyla Qx ve Qy olduğuna göre Qx/Qy oranını bulunuz?



A) 1/4

B) 1/2

C) 1

D) 2

E) 4






Yasal Uyarı: www.fencebilim.com sitesinde Hidayet TERECİ tarafından üretilen soruların her hakkı Hidayet Tereci'ye aittir. Sorular kısmen de olsa alıntı yapılamaz. Metin veya soru resimleri aynen veya kısmen değiştirilerek herhangi bir yerde yayımlanamaz, çoğaltılmaz.



İleri >>>


Çözüm 1: Sığaçların enerjisi E=1/2 Q x V formülü ile bulunur.
Q yük, C sığa ve V gerilim dir.
Q = C x V olduğuna göre bu ifadeyi yukarıda yerine yazarsak,
E=1/2 C x V x V olur. K ve L nin sığaları eşit olduğu için gerilimlerinin karelerinin oranı cevabı verecektir.
Cevap C) 9

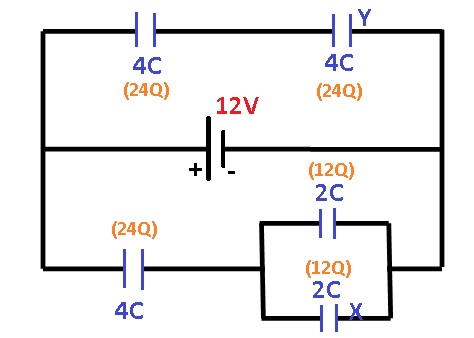

Çözüm 9:  2C lik kondansatör kısa devre olur. Devrenin son şekli ve yük dağılımı aşağıdaki gibi olur. Q = C x V ve seri kollarda yükler eşit ve toplam yük bir yük kadardır. paralel kollarda V'ler eşit ve Qtoplam = Q1 ve Q2


Qx/Qy = 12q / 24q = 1/2
Cevap B) 1/2
