S.1)

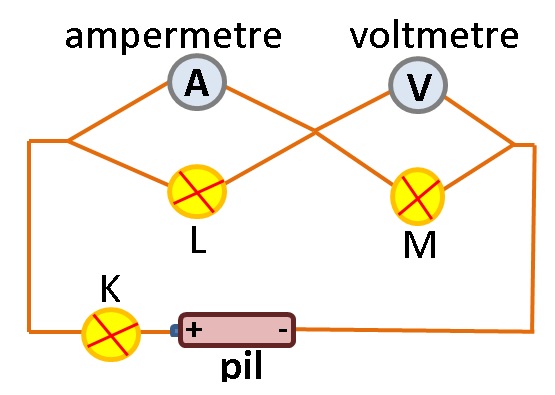

Şekilde görüldüğü gibi pil, lamba, iletken tel,
ampermetre ve voltmetre ile bir elektrik devresi
oluşturuluyor.
Bu devre ile ilgili olarak;
I. En parlak K lambası yanar.
II. Akımın yönü K lambasından M lambasına
doğrudur.
III. Pilin gerilimi voltmetrenin gösterdiği
değerden fazladır.
ifadelerinden hangisi veya hangileri doğrudur?
|
A) I ve II |
B) I ve III |
C) II ve III |
|
D) I ve III E) I, II ve III |
|
 |
|
| |
| |
| |
|
Yasal Uyarı:
www.fencebilim.com
sitesinde Hidayet TERECİ tarafından üretilen
soruların her hakkı Hidayet Tereci'ye aittir.
Sorular kısmen de olsa alıntı yapılamaz. Metin
veya soru resimleri aynen veya kısmen
değiştirilerek herhangi bir yerde yayımlanamaz,
çoğaltılmaz. |
|
|
| |
|
İleri
>>> |
|
|
|
Çözüm 1:
Ampermetre paralel bağlı olduğu
için L lambası kısa devre yapar. K ve M seri bağlı
olduğu için parlaklıkları eşittir. I. öncül yanlış. Akım
+ kutuptan - ye doğrudur. II. öncül doğru. Pilin
gerilimi iki lamba gerilimi toplamıdır. III. öncül
doğrudur.
Cevap C) II ve III |
|
|
|
|
|
