TORK (MOMENT) LYS SORULARI |
|

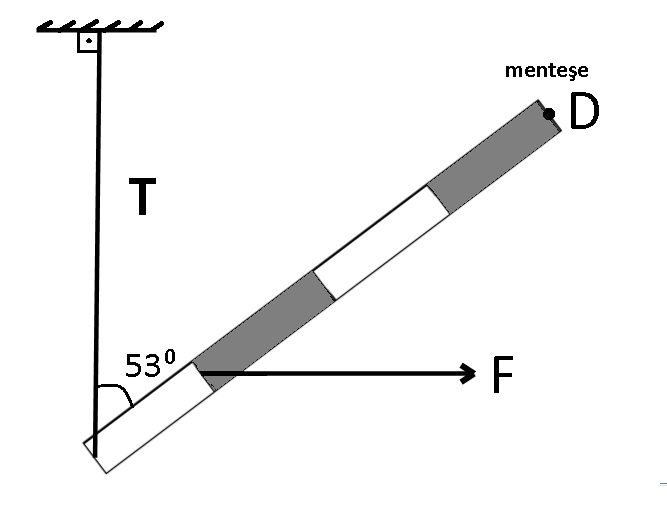

S.1)
Her bir bölmesi özdeş ve türdeş olan çubuk D
noktasından dönebilecek şekilde sabitlenmiştir.
F=80 Newton'luk kuvvet ile şekildeki gibi çubuk
dengede tutuluyor. T ip gerilmesi 60 N olduğuna
göre çubuğun ağırlığı kaç Newton dur?
(Cos 53: 0.6, Sin53:0.8)
|
A) 120 |
B) 160 |
C) 200 |
|
D) 240 |
E) 280 |
|
|
 |
|
|
|
|

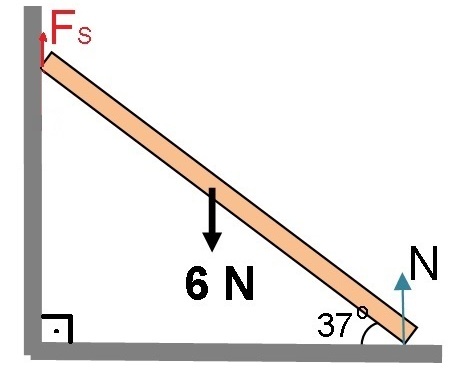

S.2) Yatay ve düşey yüzeyleri sürtünmeli
olan duvarlara düzgün ve türdeş çubuk şeklideki
gibi dengede bırakılıyor. Çubuğun ağırlığı 6N
olduğuna göre (tepki kuvveti) N/Fs
(sürtünme kuvveti) oranı kaçtır?
|
A) 2/3 |
B) 3/2 |
C) 1 |
|
|
|
|
|
D) 2 |
E) 1/2
|
|
|
 |
|
|
|
S.3) Şekildeki düzenekte türdeş ve eşit
bölmeli yatay tahtanın ağırlığı 200 Newton dur. Dikey
tahta kalas en fazla 580 Newton'luk kuvvete
dayanabilmektedir? 600 Newton ağırlığındaki Mustafa O
noktasından en fazla hangi noktaya kadar güvenle
yürüyebilir?
|
A) K |
B) L |
C) M arası |
|
|
|
|
|
D) M-N arası |
E) N |
|
|
 |
|
|
|
| |
|
|
Yasal Uyarı:
www.fencebilim.com
sitesinde Hidayet
TERECİ tarafından üretilen soruların her hakkı
Hidayet Tereci'ye aittir. Sorular kısmen de olsa
alıntı yapılamaz. Metin veya soru resimleri
aynen veya kısmen değiştirilerek herhangi bir
yerde yayımlanamaz, çoğaltılmaz. |
|
|
| |
|
|
İleri
>>> |
|
|
|
Çözüm 1:
Çubuğun boyu 4l
olarak kabul edersek ve destek noktasına göre tork alırsak G ve F kuvvetleri
aynı yöne, T ise zıt yöne çubuğu çevirdiğine göre;
T . 4l . Sin53 = G . 3l . Cos53 - F . 3l . Sin53
60 . 2l . 0,8 = G . 3l . 0,6 - 80 . 3l . 0.8
96 = 1.8 G - 192
1.8 G = 288
G=160 N
Cevap B) 160N |
|
|
|
Çözüm 2:
Çubuğun uçlarına
göre tork alınarak sorunun cevabı bulunabilir. Fakat
daha kısa bir yol olarak aşağıya çeken tek kuvvet
tahtanın ağırlığı, yukarıya çeken iki kuvvet Fs ve N dir.
Denge kuralına göre aşağıya çeken kuvvetler yukarıya
çeken kuvvetler eşittir.
G = Fs + N yazabiliriz.
Kütle merkezi tam ortada ve Fs ve N eşit uzaklıkta
olduğu için Fs=N olur. Buna göre;
N/Fs oranı bir olur.
Cevap C) 1 |
|
|
|
Çözüm 3:
Çubuğun denge merkezi O noktasına göre 2.5 birim
uzaklıktadır.
Çubuğun O noktasına
tork alınırsa;
200 Newton . 2.5 birim + 600 Newton . Yol = 580
Newton . 5 birim
500 + 600 . Yol = 2900
600 . Yol = 2400
Yol = 4 birim
Cevap E) N noktasına kadar |
|
|
|
|
